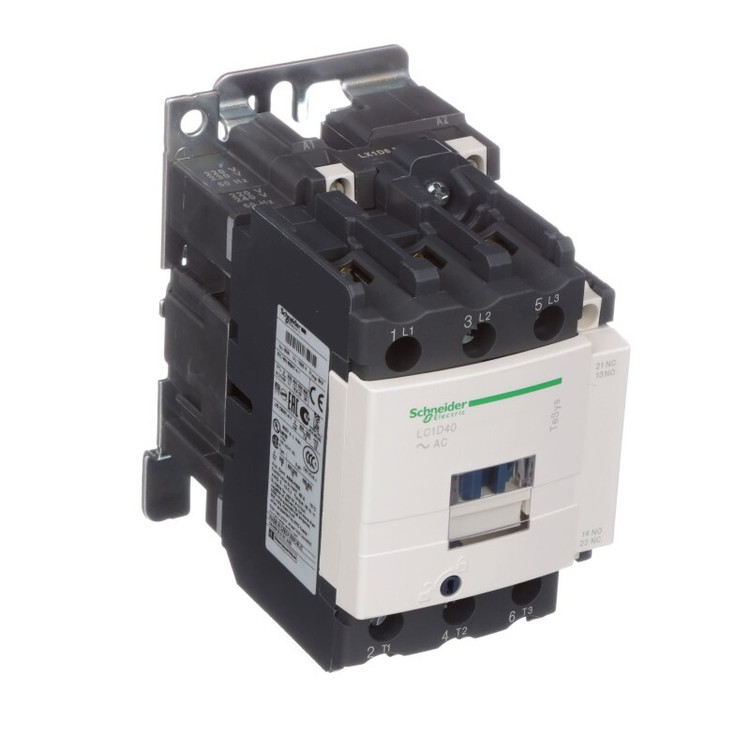

کنتاکتور 40 امپر اشنایدر مدل LC1D40M7

کنتاکتور اشنایدر با کد فنی LC1D40M7 از سری محصولات TeSys D اشنایدر است. از این کنتاکتور به منظور کنترل موتور و بار اهمی استفاده می شود. این کنتاکتور سه پل دارای سه کنتاکت NO است که ترکیب کنتاکت های کمکی آن به صورت 1NO+1NC است. این کنتاکتور قابل بهره برداری در مصارف با استانداردهای AC-1، AC-3 و AC-4 است. مطابق با استاندارد AC-3 جریان کاری این کنتاکتور، 40 آمپر و ولتاژ کنترلی یا ولتاژ تغذیه بوبین، 220 ولت AC است. رنج ولتاژ عملکردی این کنتاکتور برای مدار قدرت در حالت DC برابر با 300 ولت و در حالت AC برابر با 690 ولت در رنج فرکانسی 25 تا 400 هرتز است. جریان حرارتی در هوای آزاد این کنتاکتور، 60 آمپر برای مدار قدرت و 10 آمپر برای مدار سیگنالینگ یا فرمان (هر دو در دمای 60 درجه سانتی گراد) تعریف شده است. سه کنتاکت اصلی آن مربوط به مدار قدرت و کنتاکت های کمکی آن مربوط به مدار فرمان هستند.
